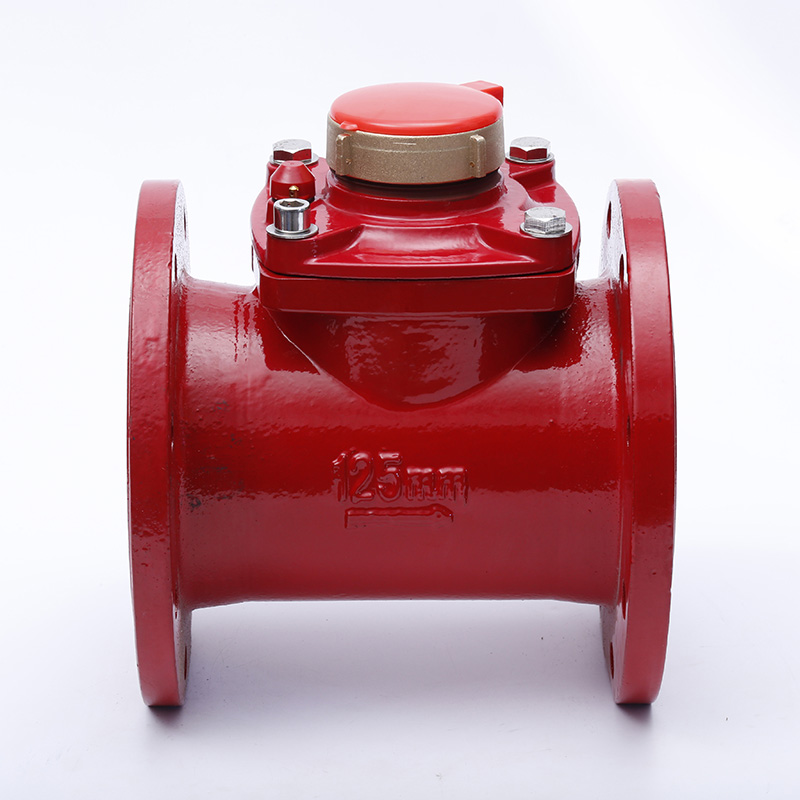

Propellermetro ng tubig, na kilala rin bilang Woltmann water meter, ay isang uri ng velocity-type na water meter na angkop para sa paggamit sa malalaking diameter na mga tubo (DN80-DN200). Nagtatampok ang mga ito ng mataas na kapasidad ng daloy at mababang pagkawala ng presyon. Kaya, paano gumagana ang mga metro ng tubig ng propeller? Ano ang kanilang iba't ibang uri?
Tulad ng rotary vane water meter (DN15-DN65), ang propeller water meter ay isa ring uri ng velocity-type na water meter. Kapag ang tubig ay dumadaloy sa metro, tinatamaan nito ang hugis propeller na impeller ng meter sa kahabaan ng axis nito, na nagiging sanhi ng pag-ikot nito at pag-agos palabas. Ang bilis ng impeller ay proporsyonal sa bilis ng tubig. Pagkatapos dumaan sa isang reduction gear, ang kabuuang dami ng tubig na dumadaan sa metro ay ipinapakita sa isang indicator.
Propellermetro ng tubigay nahahati sa dalawang kategorya: pahalang at patayo. Karamihan sa mga pang-industriyang metro na ginagamit sa China ay mga horizontal propeller meter. Bilang karagdagan, ang nababakas na horizontal propeller water meter (dry type) ay naging isa rin sa mga serye ng mga produkto at sikat sa mga user dahil sa malawak nitong hanay ng daloy ng pagsukat, malakas na versatility ng mga piyesa, at ang kakayahang mag-install at magpanatili nang hindi humihinto sa supply ng tubig o inaalis ang metro.
| Katangian/Parameter | Volute-Type Water Meter | Meter ng Tubig na Uri ng Screw |
|---|---|---|
| Prinsipyo sa Paggawa | Parehong umaasa sa daloy ng tubig na nakakaapekto sa pag-ikot ng impeller at pagkatapos ay ang mekanismo ng deceleration ng gear upang mabilang ang bilang ng mga pag-ikot para sa pagsukat ng pagkonsumo ng tubig. | Parehong umaasa sa daloy ng tubig na nakakaapekto sa pag-ikot ng impeller at pagkatapos ay ang mekanismo ng deceleration ng gear upang mabilang ang bilang ng mga pag-ikot para sa pagsukat ng pagkonsumo ng tubig. |
| Direksyon ng Shaft na may kaugnayan sa Daloy | Ang rotation axis ay patayo sa direksyon ng daloy ng tubig. | Ang rotation axis ay parallel sa direksyon ng daloy ng tubig. |
| Paraan ng Pag-mount ng Impeller | Maraming radial rotating fins ang naka-mount sa rotor. | Maraming helical fins ang naka-mount sa rotor. |
| Katumpakan ng Pagsukat | Mas mataas na katumpakan ng pagsukat. | Mas mababang katumpakan ng pagsukat. |
| Pagbaba ng Presyon | Malamang na magdulot ng makabuluhang pagbaba ng presyon. | malamang na hindi magdulot ng pagbaba ng presyon. |
| Kapasidad ng Daloy | Mas mababang kapasidad ng daloy. | Mas mataas na kapasidad ng daloy. |
| Hitsura | Karaniwang hitsura na may payat na gitnang seksyon at mga patulis na dulo. | Pare-pareho ang hitsura, na bumubuo ng isang tuwid na linya. |
| Patlang ng Application | Mas karaniwan sa merkado, na angkop para sa mga lugar na may mas maliit na pangangailangan ng tubig tulad ng mga residential area at mall. | Mas angkop para sa mga lokasyong pang-industriya, irigasyong pang-agrikultura, at malalaking lugar ng paggamit ng tubig, habang mas madaling mapanatili. |
Pumili ng angkop na lokasyon ng pag-install: Angmetro ng tubigdapat na naka-install sa isang tuyo, well-ventilated na silid, malayo sa direktang sikat ng araw at halumigmig upang maiwasan ang pagpapapangit ng mga bahagi ng plastik. Siguraduhin na ang tubo ay ganap na napuno ng tubig, na ang mga bula ng hangin ay hindi maipon sa loob ng metro, at hindi ito naka-install sa pinakamataas na punto sa tubo.
Paghahanda ng Pipeline: Mag-install ng isang tuwid na seksyon ng tubo na may parehong cross-section tulad ng pipe, hindi bababa sa limang beses ang diameter ng metro, sa pasukan ng metro ng tubig. Mag-install ng tuwid na seksyon ng tubo nang hindi bababa sa dalawang beses ang diameter ng metro sa outlet ng metro ng tubig. Tiyakin na ang mga nagdudugtong na tubo sa itaas at ibaba ng agos ng metro ng tubig ay hindi masikip, at ang direksyon ng daloy ng tubig ay nakaayon sa direksyon ng daloy ng tubo. Higit pa rito, ang mga tubo ay dapat na walang mga labi upang maiwasan ang pinsala sa metro ng tubig.
Pag-install ng mga Valve at Filter: Ang metro ng tubig ay dapat na naka-install na may balbula upang mapadali ang pagtanggal at pagpapalit. Inirerekomenda din na mag-install ng mga flow control device (tulad ng mga valve) at mga filter upang maprotektahan ang meter mula sa mga dumi at water pressure shock.
Mga Detalye ng Pag-install: Angmetro ng tubigdapat na naka-install sa tinukoy na oryentasyon. Halimbawa, ang maliit na diameter na rotary vane water meter ay dapat na naka-install nang pahalang. Ang pagkiling sa mga ito pasulong, paatras, o kaliwa, kanan, ay maaaring mabawasan ang pagiging sensitibo. Pagkatapos ng pag-install, dahan-dahang alisan ng tubig ang tubig upang punan ang tubo upang maiwasan ang mabilis na daloy ng hangin mula sa pagkasira ng metro. Pag-calibrate at inspeksyon: Dapat i-calibrate ang mga metro ng tubig bago i-install upang matiyak ang tumpak na pagsukat. Pagkatapos ng pag-install, ang operasyon ng metro ng tubig ay dapat na regular na suriin upang matiyak na walang mga pagkakamali.
